电厂一般为2～6台多机组运行，每台机组配置一个机组主控室，每个主控室均需调度专线号码，一个专线号码不满足核电厂多机组使用需求，如果申请多个调度专线又会影响调度指令的及时性和精准性。在现有程控调度网的基础上对系统设备和操作软件进行补增优化，使核电厂调度专线系统功能达到统一调管要求，解决厂内并机调度、多人接令、管理繁杂等不合规现象。
关键词：调度电话；统一调管平台；程控交换机；调度台
1 引言
随着国家推动实现能源供给侧结构性改革的坚定步伐，核电等清洁能源行业发展脚步越来越快。核电厂并网发电的机组也越来越多，如果同一核电厂不同机组采用的核反应技术不同，那么接受电网调令的值长也不同。在电厂安全运行中，电厂主控室是电厂运行管理、负荷调节和事故处理的指挥机构，每位机组长和值长是保证核安全运行、稳定运行和经济运行的直接指挥者。在电网向电厂调度指令传达中，调令信息的不准确或不及时传达，都可能影响电厂输变电安全，严重时甚至可能增加核电厂核安全风险。因此，作为电厂主控室接收调度指令的关键设备，建设核电厂统一调管平台系统十分必要，统一调管平台将实现电网调度指令第一时间顺利到达指定值长，消除调度指令在厂内相互转达出现错误的隐患，同时解决现有模式效率低下等问题。
2程控交换机工作原理概述
电话交换机的主要任务是实现用户问通话的接续。为了完成电话交换机的基本功能，在交换机中必须有进行通话的话路系统、连接话路的控制系统和中继器。话路系统包括用户电路、交换网络、出中继器、入中继器、线路及具有监视功能的信号设备。控制系统包括译码、忙闲测试、路由选择、链路选试、驱动控制、计费等设备。程控交换机的优点包括：灵活性大；提供新的服务项目；便于维护管理，可靠性高；通话质量高；体积小、耗电省；便于保密；便于向综合业务数字网方向发展。
3统一调度平台功能需求

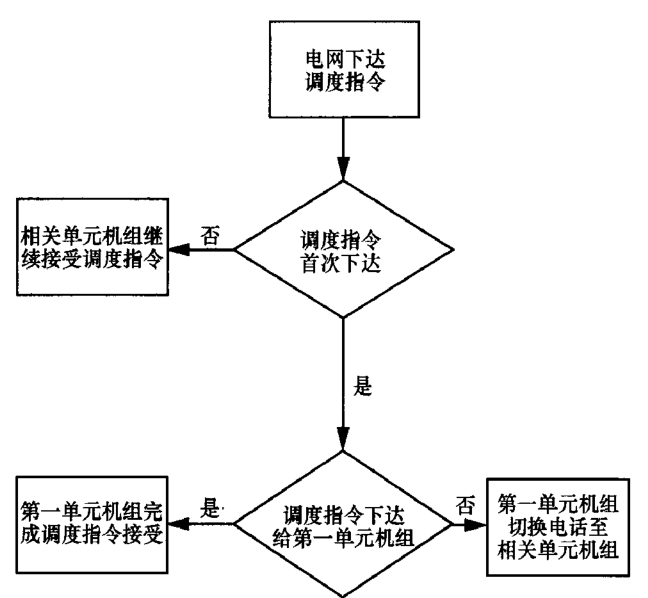

电网调度控制中心通过调度台专线电话向电厂下达调度指令，其流程如图1所示。电网调度拨打电厂调度电话，如果任务是新任务，且指令首次下达，默认状态下由第一单元组接听调度电话；如果任务不是新任务，即原任务分步下达调度指令，那么由相关单元机组继续接受调度指令。同时所有的调度新指令由第一单元机组负责统一接令，根据调度指令要求在电厂内部不同机组之间进行电话切换。随着核电厂多机组的陆续商运和主控室的增加，调度专线电话数量需求也随之增加。为了保障电网调度控制中心向电厂不同单元机组下达操作指令和授权，需对厂内调度专用电话功能进行统一协调管理，详细需求设计如下：
·调度台可以进行分组响铃，默认第一单元机组响铃，即具有响铃权；
·如果接令需转接其他单元主控室，通过按键可自如实现转接功能；
·各调度台具有显示响铃权和响铃权位置的功能；
·各调度台可以显示其他在通话状态的调度台信息
·调度台响铃权切换时需弹出“确认”或“取消”对话框，征求操作人员确认本次操作的功能；
·调度台在通话过程中可将其响铃权和通话切换至其他任意调度单元的功能：
·调度系统出现故障时告警管理服务器可发出警告信息，并在该服务器上提供告警查询及数据导出等功能。
4统一调度平台实践与应用
4．1统一调度平台的架设

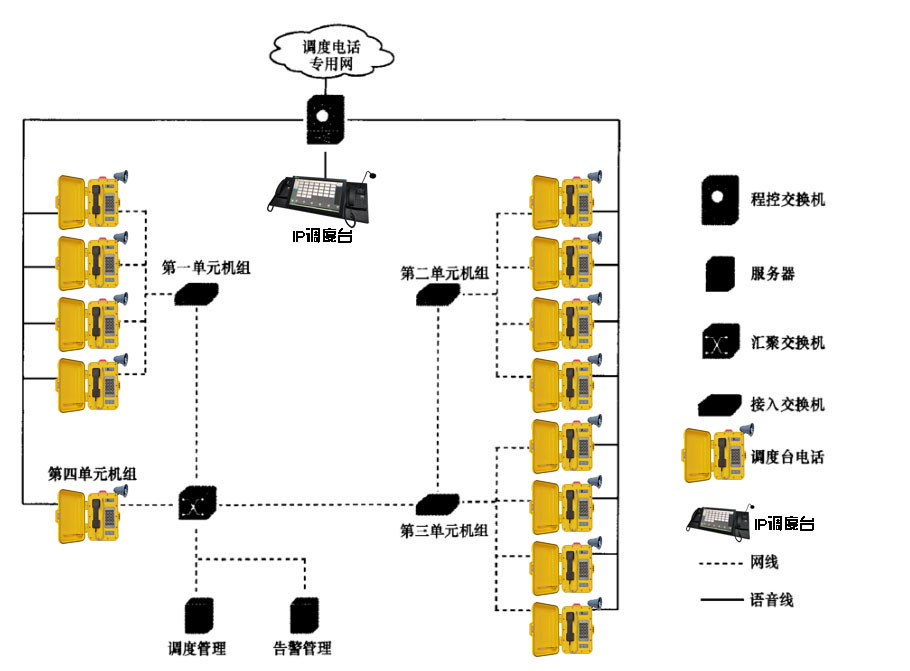

如图2所示，统一调度电话系统的硬件基础架构由
1台程控交换机、1台汇聚交换机、3台接入交换机、1台
调度管理服务器、1台告警管理服务器和1套录音系统等信息设备组成。
(1)程控交换机
语音数据交换的中心站，为电厂各调度台提供专线号码，实现所有调度台统一出局。
(2)接入交换机
负责该单元机组调度台网络接入，主要传输调度台网络监控和控制信息。
(3)汇聚交换机
各接入交换机的汇合点和集中点，网络信息汇流和信息分发的枢纽中心。
(4)调度管理服务器
控制管理各单元组调度台接入状态和拨打方式，记录调度台所有操作信息。
(5)告警管理服务器
管理记录各调度台告警和异常信息，并将异常信息及时发送至运维人员。
4．2统一调度平台的应用效果
统一调度电话系统白投运以来已实现了主控室、值长室和开关站等10余个控制室调度系统设备的建设，
满足了多机组多位置多人员对电网调度指令的接复令需求，同时新平台具备一键转移及响铃权设置等功能，在使用中极大方便了运行人员在各种接复令情况下的灵活操作。同时相关调度设备也纳入统一监控平台中进行集中监控，经过近一年时间的实际运行和系统不断优化，已基本替代人工巡视方式，做到设备自动监视、提前预警、及时告警、迅速定位、及时处理、经验反馈。统一调度电话系统各调度台设备具备集中显示屏，可实时呈现全网各调度终端运行和网络连接状态，同时也可显示当前的系统响铃权归属机组，运行使用人员可通过显示屏，随时便捷地设置或转移调度来电的响铃授权，极大地方便了电厂运行人员与上级电网调度员的相关检修接复令工作。
5结束语
统一调度电话系统为了满足电厂多机组运行对调度系统的使用需求，实现了核电厂各机组对电网调度
控制中心调度指令的精准对接，减少调令在人为转述中可能出现的失准。同时解决了厂内原来并机调度、
多人接令、管理繁杂等不合规现象，确保调度指令的准确下达。统一调度电话系统的应用改变了目前多数电厂只有一个调度号码的单一局限性，有很大的创造性应用价值，实现了多机组统一受令并灵活接令的高效性目的，同时具各调度设备的统一管理，运行日志和告警信息的集中存储及上报，在使用功能体验和运维成本角度都具有跨越式优化提高。
